In vielen Projekten ist die Kontrolle, wer eine Tür öffnen kann, nur ein Teil der Sicherheitsanforderung. Ebenso wichtig ist zu wissen, was passiert, nachdem die Tür entriegelt ist.
Durch die Verbindung eines Türsensors mit dem Controller kann das System automatisch reagieren, wenn abnormale Situationen auftreten.

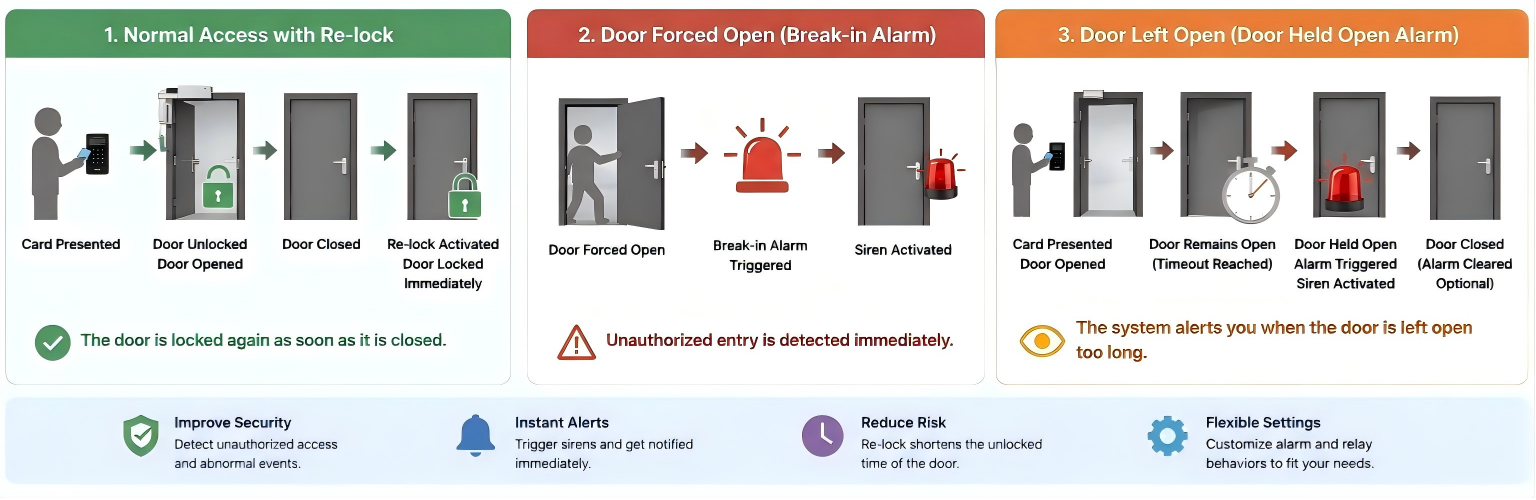

Dieser Leitfaden stellt drei Funktionen vor, die zur Verbesserung der Türsicherheit beitragen:
Ausstattung | Auslöserbedingung |
Einfahralarm | Die Tür öffnete sich ohne gültiges Zugangsereignis. |
Tür offen gehalten Alarm | Die Tür bleibt auch über die konfigurierte Auszeit hinaus offen. |
Neuverriegelung | Die Tür schließt sich, bevor der Relais-Timer abläuft. |
Schlüsselbegriff: DPS (Türpositionsschalter)
DPS ist das interne Etikett für die Eingangsanschlüsse der Türsensoren am A095-Controller.
Alle drei oben genannten Funktionen hängen von einem korrekt konfigurierten DPS ab, um den Türzustand zu erkennen.
Kompatibles Modell und Mindest-Firmware
A095: 95.30.11.9
A094: 92.30.11.19
Dieser Artikel nimmt A095 als Beispiel.
Hardware-Setup
Bevor Sie Softwareeinstellungen konfigurieren, bestätigen Sie die folgenden Verbindungen:
Das Türschloss ist mit dem Relaisausgang verbunden.
Der Türsensor ist mit einem Eingang verbunden.
Eine externe Sirene oder Warnanlage, die an einen Hilfsausgang (AUX OUT) angeschlossen ist.
Schritt 1: Konfigurieren Sie den Türsensor
Die DPS-Konfiguration (Tür-Positionsschalter) zeigt dem Controller, wie er das elektrische Signal Ihres Türsensors interpretieren soll.
Dieser Schritt muss abgeschlossen werden, bevor eine der drei Funktionen in diesem Leitfaden konfiguriert wird.

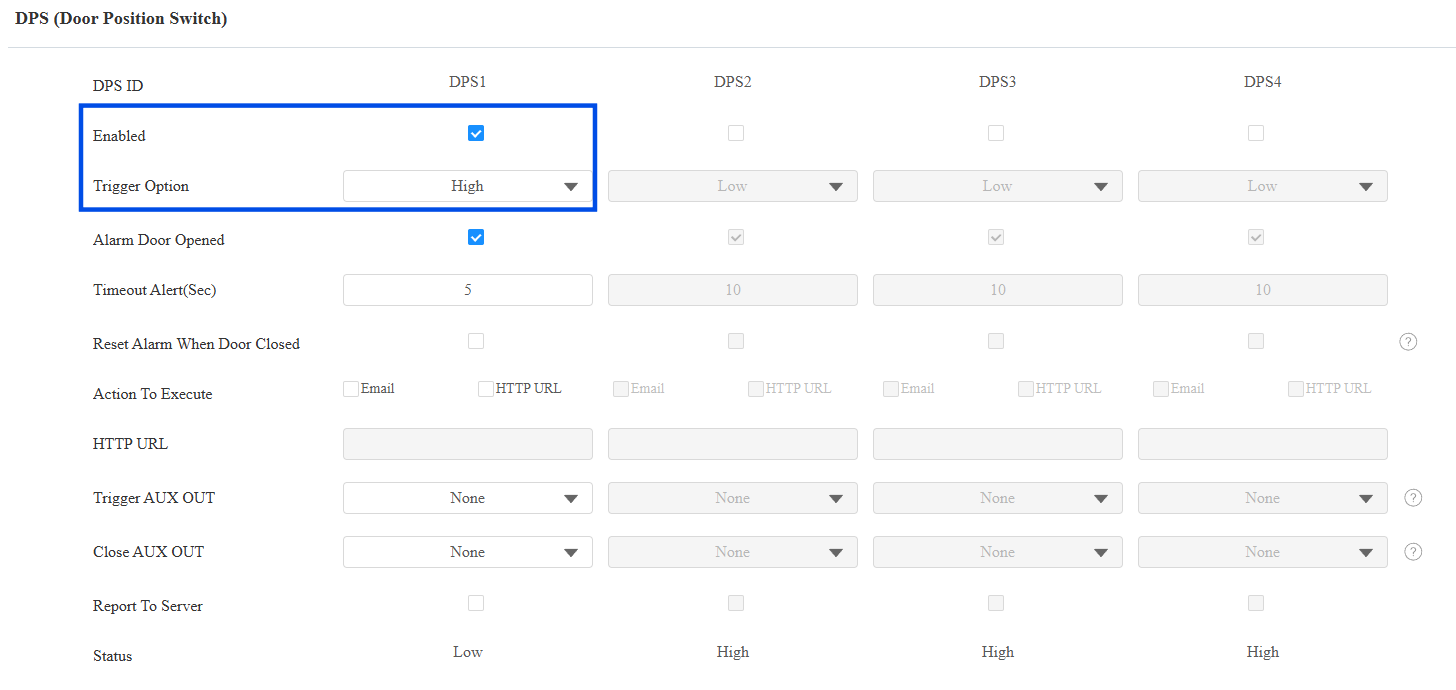

Gehe zu Access Control > Door > DPS.
Aktiviere den DPS-Port, der mit dem Türsensor verbunden ist.
Stellen Sie die Trigger-Option so ein, dass sie zum Sensortyp passt.
Wählen Sie Hoch, wenn sich der Sensorstromkreis beim Öffnen der Tür öffnet (trennt) – dies ist der gebräuchlichste Typ.
Wähle Niedrig, wenn der Sensorkreis beim Öffnen der Tür schließt.
Dann binde diesen DPS an eine Tür.

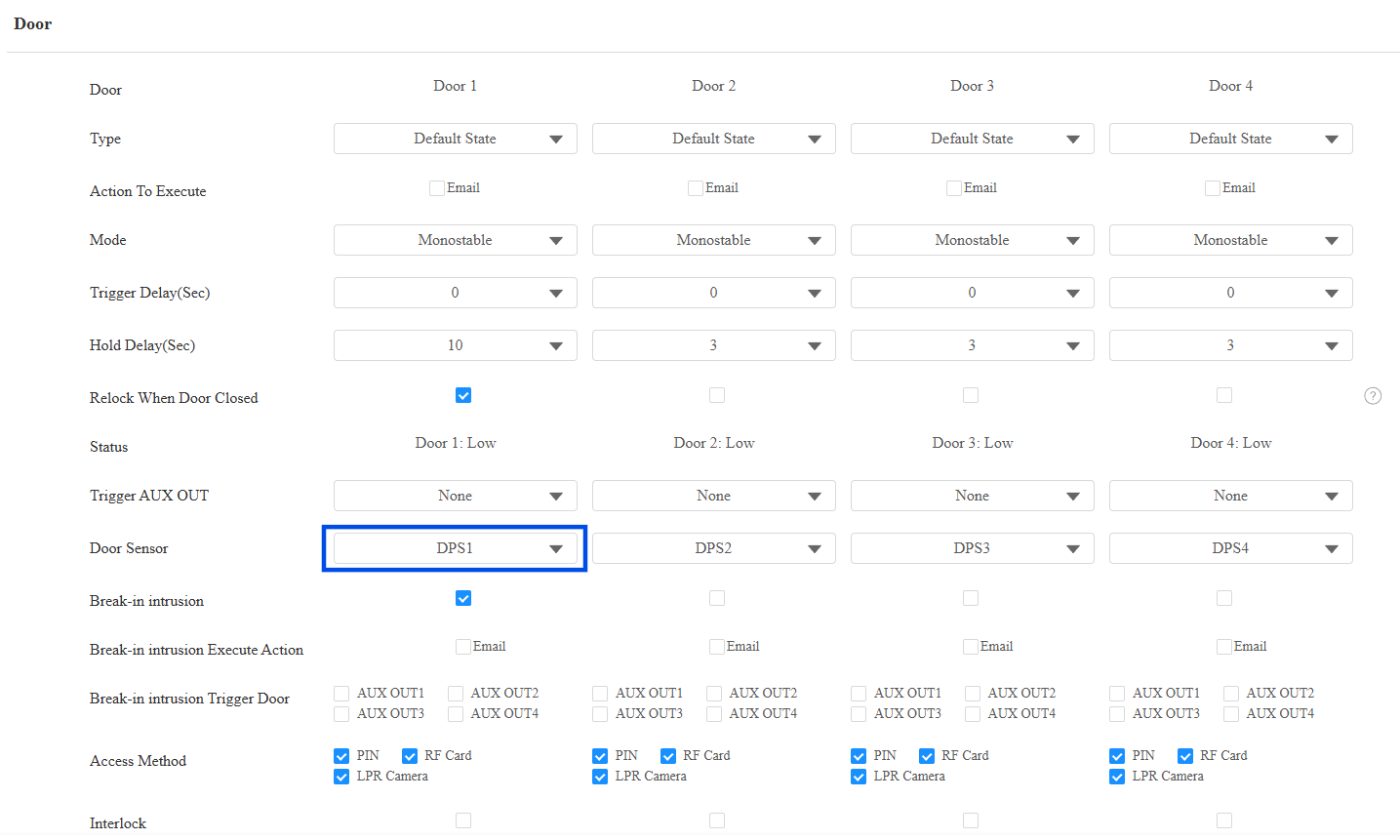

Geh zu Zugangskontrolle > Tür.
Im Dropdown-Menü " Türsensor " für deine Tür wählst du das DPS aus, das du gerade konfiguriert hast (z. B. DPS1).
Klicken Sie auf Absenden.
Schritt 2: AUX OUT für eine Sirene konfigurieren
Wenn Sie vorhaben, einen Einbruchalarm oder den Tür-Halt-Open-Alarm zu verwenden, konfigurieren Sie zuerst den AUX OUT, der mit der Sirene verbunden ist.

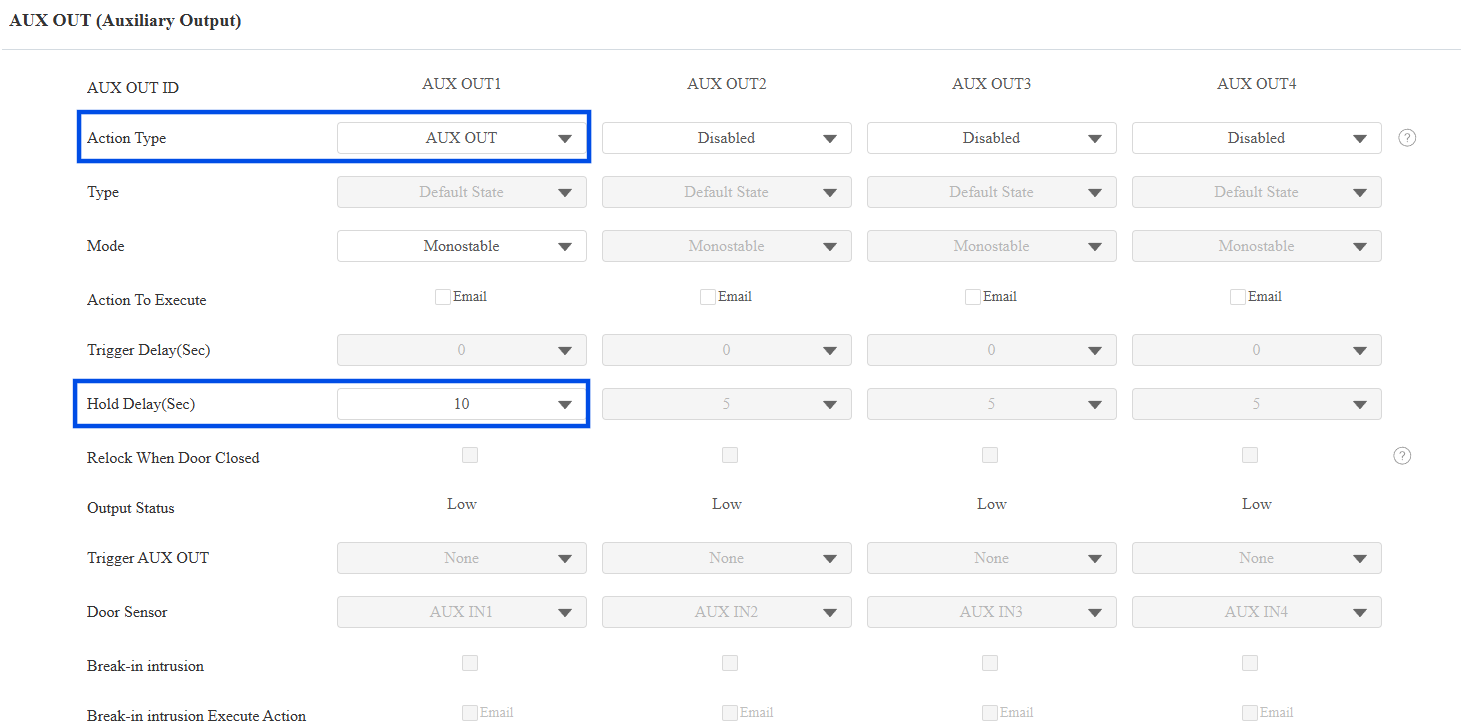

Gehe zu Zugriffskontrolle > Hilfsausgang.
Setze den Aktionstyp auf AUX OUT.
Stellen Sie die Halteverzögerung ein, die bestimmt, wie lange die Sirene aktiviert bleibt.
Klicken Sie auf Absenden.
Szenario 1: Einbruchalarm
Der Einbruchalarm löst sich aus, wenn der Türsensor das Öffnen der Tür ohne gültiges Zugangsereignis erkennt (wie z. B. ein Kartendurchziehen und PIN-Eintrag). Das deutet auf einen gewaltsamen Einbruch hin.

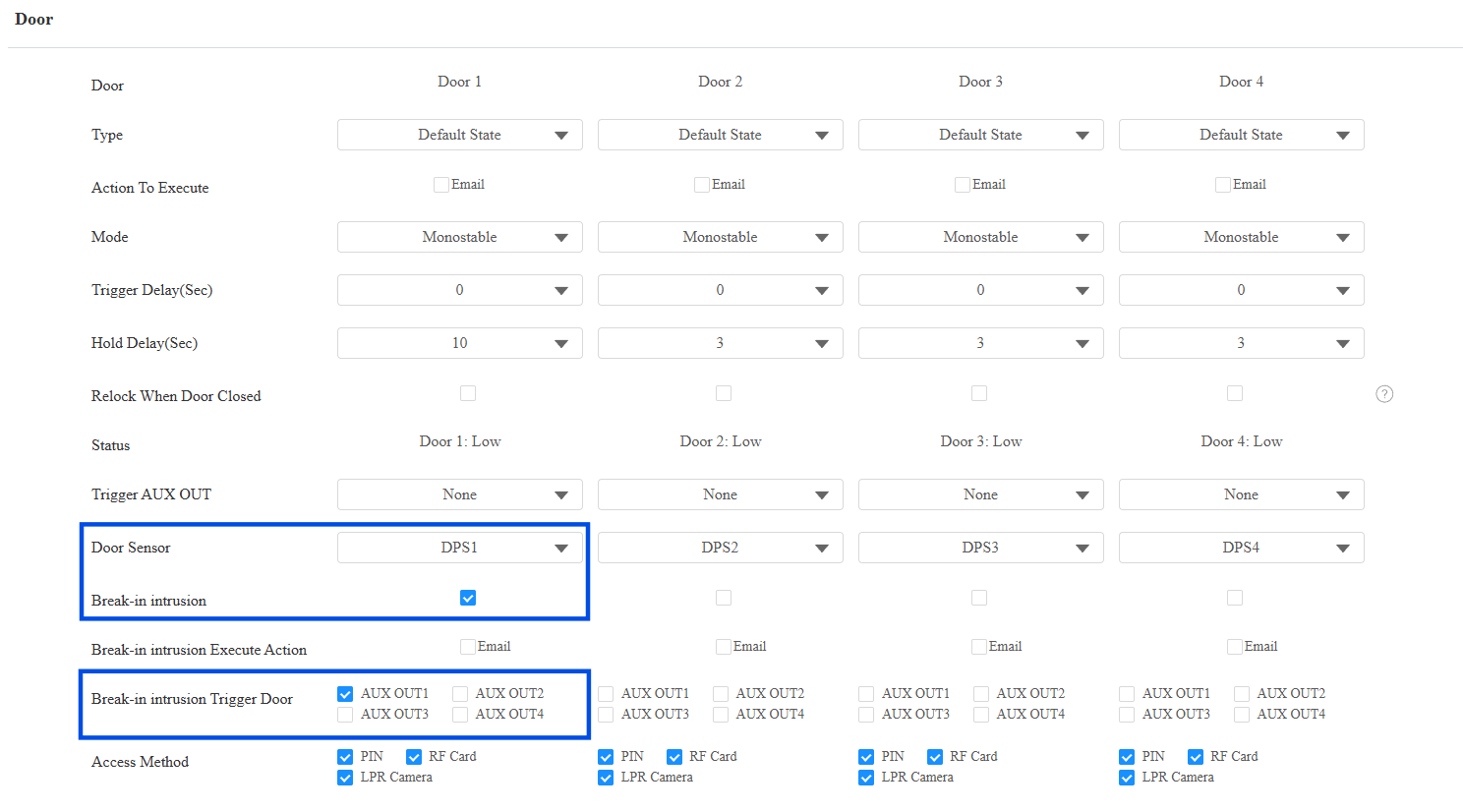

Geh zu Zugangskontrolle > Tür.
Aktivieren Sie Einbruch für die betreffende Tür.
Aktivieren Sie den AUX OUT , der mit der Sirene verbunden ist, z. B. AUX OUT 1.
Klicken Sie auf Absenden.
Nach der Konfiguration, wenn ein gewaltsames Eindringen erkannt wird:
Der Türsensor meldet, dass die Tür geöffnet wurde.
Es existiert kein gültiger Zugangsnachweis.
Der Controller löst AUX OUT aus.
Sirene ertönt.
Szenario 2: Tür-Offen-Alarm
Der Alarm für offene Tür löst aus, wenn eine Tür länger als eine festgelegte Sekundenlänge offen bleibt.

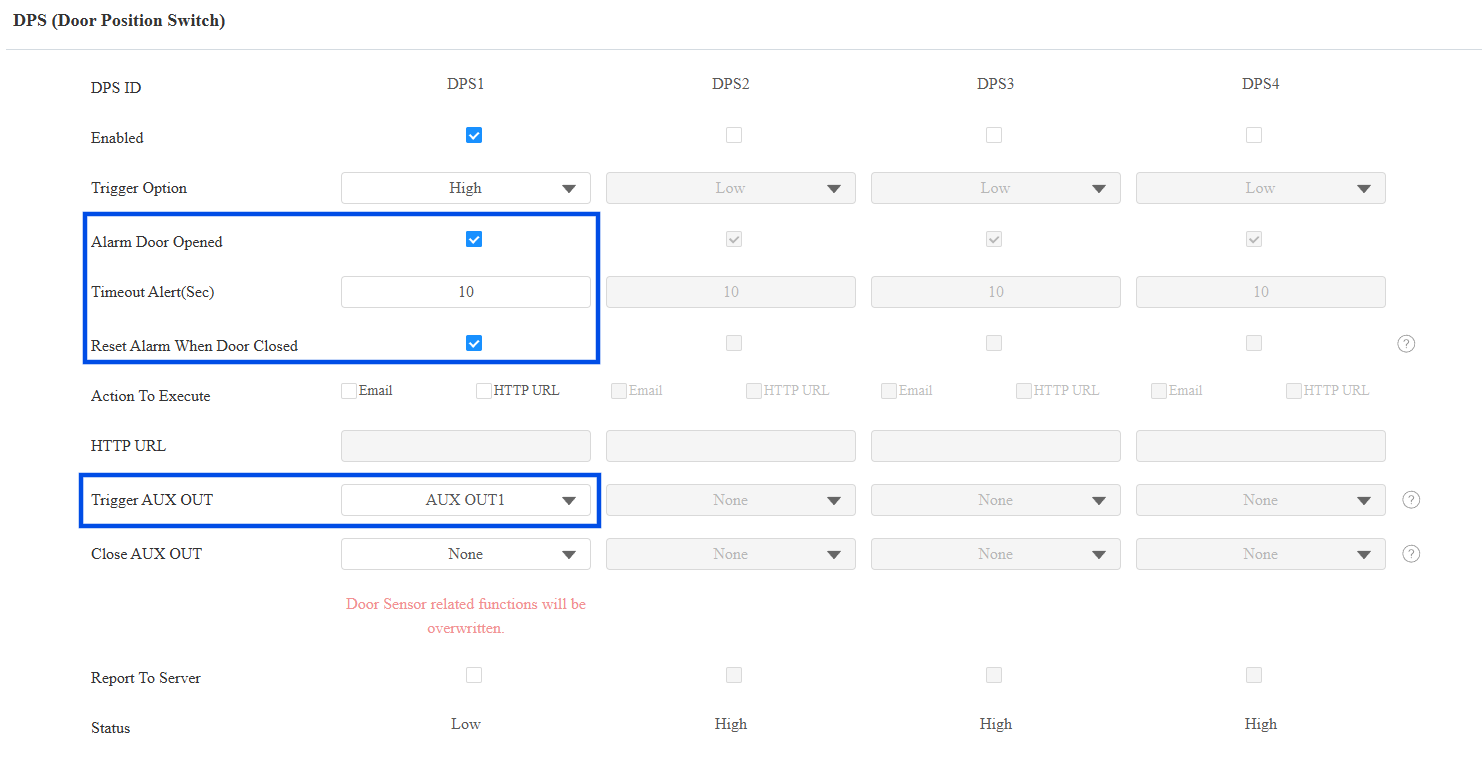

Gehe zu Access Control > Door > DPS.
Aktivieren Sie Alarmtür geöffnet und setzen Sie die Auszeitwarnung.
Wenn die Türöffnungszeit das konfigurierte Limit überschreitet, wird das Ereignis "Alarm Door Open" ausgelöst.
(Optional)Alarmstufe aktivieren , wenn die Tür geschlossen ist. Der Alarm wird gelöscht, wenn die Tür geschlossen wird.
Wählen Sie den Trigger AUX OUT , der mit der Sirene verbunden ist.
Klicken Sie auf Absenden.
Nach der Konfiguration, wenn die Tür mit einer gültigen Zugangskarte geöffnet wird:
Timer startet.
Die Tür bleibt länger offen als die konfigurierte Auszeit.
AUX OUT wird ausgelöst.
Sirene ertönt.
Szenario 3: Wiederverriegelung
Normalerweise bleibt das Schloss während der vollen konfigurierten Dauer unverschlossen.
Zum Beispiel, wenn die Entsperrzeit auf 10 Sekunden gesetzt ist:
Die Tür entriegelt sich.
Der Nutzer öffnet die Tür.
Der Nutzer schließt die Tür nach 3 Sekunden.
Das Schloss bleibt weitere 7 Sekunden unverschlossen.
Obwohl die Tür bereits geschlossen ist, ist sie technisch gesehen immer noch unverschlossen. Die Re-Lock-Funktion hilft, dieses Problem zu lösen.

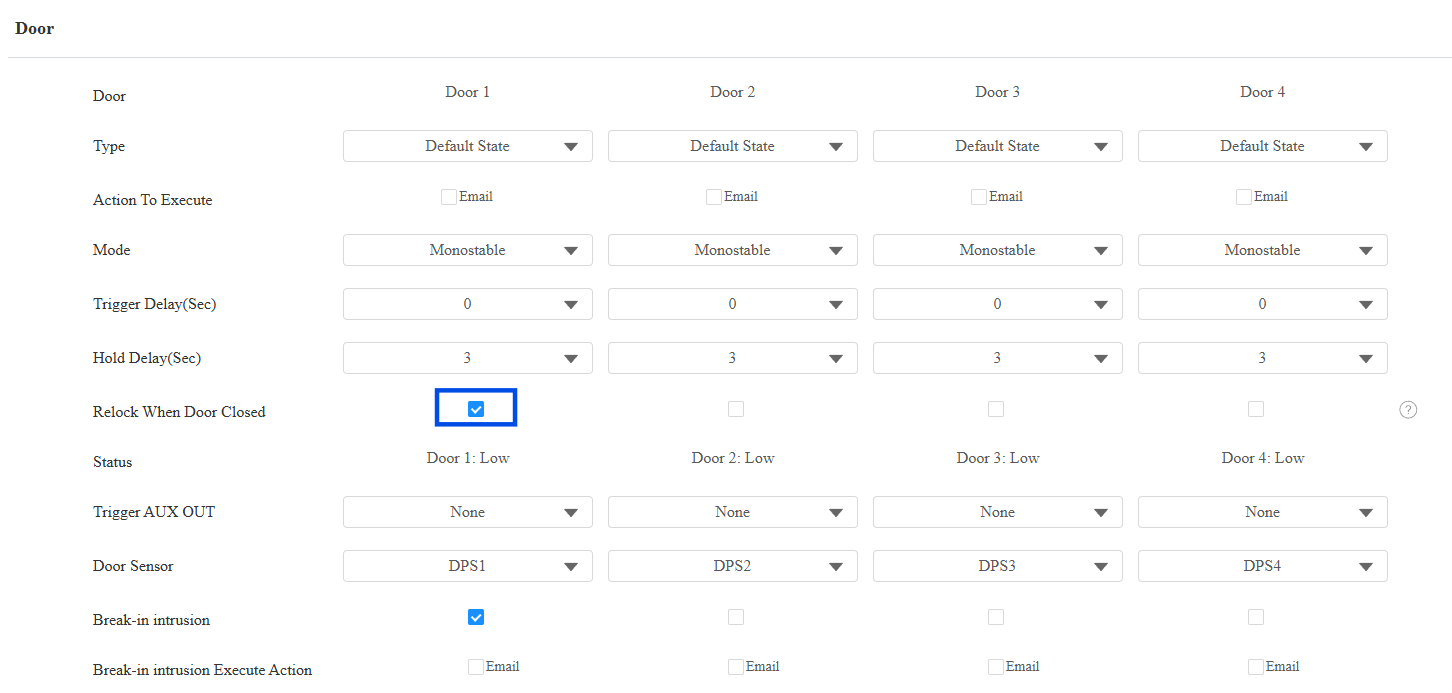

Geh zu Access Control > Door.
Aktivieren Sie Relock, wenn die Tür geschlossen ist, für die betreffende Tür.
Klicken Sie auf Absenden.
Nach der Konfiguration, wenn ein Benutzer die Tür öffnet und dann schließt:
Das Gerät erkennt den geschlossenen Zustand über DPS.
Relay wird sofort deaktiviert.
